چیلر تراکمی چیست

خلاصه

چیلر تراکمی، با افزایش فشار گاز و متراکم کردن آن، چرخه را هدایت می‌کند. در این نوع چیلرها، در ابتدا گاز موجود در چرخه تحت فشار افزایش می‌یابد.

۱۴۰۳ دوشنبه ۱۴ خرداد

505

انسان جهان اطراف خود را برای تضمین راحتی و آسایش زندگی در زمینه‌های مختلف از جمله پخت و پز، نگهداری مواد، تنظیم دما و هوا در منزل و... بررسی کرده و روش‌های مختلف برای این منظور ابداع کرده است. این روش‌ها حاوی دستگاه‌های خنک کننده و گرم کننده مختلف و تجهیزاتی نظیر چیلر، کولر آبی، کولر گازی، بخاری، شوفاژ و... می‌باشند. چیلر تراکمی نوعی دستگاه است که از طریق ترکیب و فشرده‌سازی هوا، گرمای مایعات را جذب کرده و برای تهویه هوا استفاده می‌شود.

یک چیلر تراکمی، یک نوع سیستم خنک‌کننده است که از فشار بالای بخارات تراکم شده برای خنک کردن هوا یا سیالات استفاده می‌کند. این دستگاه با فشاربخار را در داخل چندین صحنه باعث افزایش دما و محصول کار می‌شود. سپس این حرارت به زیر و اطراف دستگاه منتقل می‌شود تا منجر به خروج حرارت از سیستم شود.

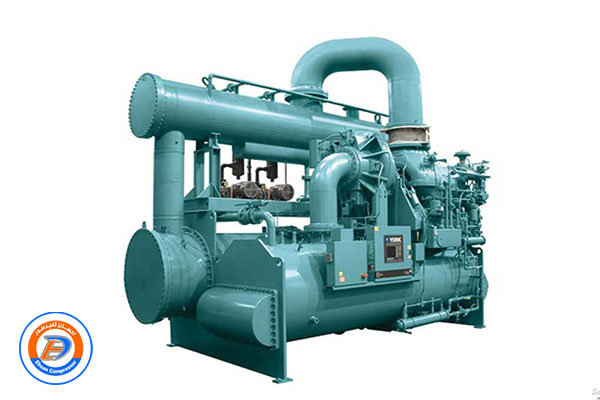

چیلر تراکمی چیست

چیلرها، دستگاه‌هایی در سیستم‌های تهویه مطبوع استفاده می‌شوند که با جذب گرما از مایعات، به خنک کردن محیط کمک می‌کنند. این دستگاه‌ها به دو دسته تراکمی و جذبی تقسیم می‌شوند. وظیفه اصلی این سیستم، جذب گرما از مایع در حال چرخش در سیستم است که منجر به کاهش دما می شود. مایع خنک‌شده برای استفاده در فرآیندهای بعدی تهویه مطبوع آماده می‌شود.

چیلر تراکمی، با افزایش فشار گاز و متراکم کردن آن، چرخه را هدایت می‌کند. در این نوع چیلرها، در ابتدا گاز موجود در چرخه تحت فشار افزایش می‌یابد. در چیلر تراکمی، پس از از دست دادن گرما در محیط سرد، گاز به مایع تبدیل شده و سپس به مرحله بعد منتقل می‌شود. در این مرحله، فشار و دمای گاز کاهش می‌یابد و مایع با دمای کم در ارتباط با هوا قرار می‌گیرد تا دمای آن را کاهش دهد.

چیلر تراکمی چیست

اجزای چیلر تراکمی

کمپسور باد: این دستگاه‌ها فشار گازها را افزایش می‌دهند و حجم آنها را کاهش می‌دهند. نام دیگر آن‌ها کمپرسور است و انواع مختلفی دارند از جمله کمپرسور گریز از مرکز، کمپرسور محوری و کمپرسور دورانی.

کندانسور: کندانسور وسیله‌ای است که بخار را به مایع تبدیل می‌کند و حرارت آن را از دست می‌دهد. این دستگاه در صنایع تولید برق و پالایشگاه‌ها استفاده می‌شود و عموماً نقطه مقابل اواپراتور (انبساط) است.

اوپراتور: دستگاهی که برای تبدیل فاز مایع به فاز گاز استفاده می‌شود نامیده می‌شود و در برخی صنایع مانند نوشابه سازی، صنایع غذایی و تهویه مطبوع کاربرد دارد. این دستگاه همچنین به عنوان تبخیرکننده شناخته می‌شود.

شیر انبساط: این ابزار جزء سیستم‌های تهویه مطبوع است که وظیفه کنترل مقدار ورود به اواپراتور را دارند. در این فرآیند، شیرهای انبساط مشخص می‌کنند که چقدر سیال سوپر هیت یا فوق‌گرم به اواپراتور منتقل شود.

لرزه گیر: این ابزارها به منظور کاهش ارتعاشات سیستم استفاده می‌شوند و انواع مختلفی دارند، از نوع‌های ساده تا طرح‌های پیچیده و متخصص که در تمامی زمینه‌ها از گوشی تا هواپیما به کار گرفته می‌شوند.

تابلو برق: یک تابلو کنترل یا پنل کنترل، یک وسیله کوچک است که با استفاده از سیم‌پیچی‌ها، مجموعه‌ای از کلیدها و اجزای مختلف را به جای جای یک سیستم متصل نموده و برای کنترل آن استفاده می‌شود.

اجزای چیلر تراکمی

عملکرد چیلر تراکمی

در چیلرهای تراکمی، فشار گاز در اولین مرحله افزایش می‌یابد و سپس به کندانسور منتقل می‌شود. در کندانسور، گاز گرم حاصل از فشار بالا با استفاده از محیط خنک شده و به حالت مایع تبدیل می‌شود. مایع حاصل از کندانسور در این مرحله تحت فشار و دمای بالا قرار دارد که برای تبدیل آن به گاز، از شیر انبساط یا لوله موئین استفاده می‌شود. پس از عبور از این بخش‌ها، مایع به صورت کم‌فشار به اواپراتور منتقل شده و در آنجا در محیط سرد قرار می‌گیرد. در این پروسه، مایع تحت فشار و دمای بالا به بخار تبدیل شده که این تبدیل با جذب گرمای محیط اطراف صورت می‌گیرد. این چرخه، با کاهش دما و فشار به حالت خاتمه می‌رسد، و در نتیجه چرخه کامل تکمیل می‌شود. در این فرایند، گاز پس از بازگشت به کمپرسور باد، دوباره فشرده و گرم می‌شود تا دمای مناسب برای استفاده در سیستم فراهم شود. این چرخه تکمیلی به منظور حفظ و تنظیم دما و فشار در سیستم چیلرهای تراکمی استفاده می‌شود.

انواع چیلر تراکمی

چیلر تراکمی آب خنک

کندانسور، با کمک آب سرد از برج خنک‌کننده گرمای مایع را از بخار مبرد تخلیه می‌کند. آب با دمای مناسب از برج خنک‌کننده به کندانسور می‌آید و درون لوله‌ها جریان می‌یابد تا حرارت را از مایع دفع کند.

چیلر تراکمی تبخیری

کندانسور تبخیری، از طریق لوله‌های کویل، گرمای بخار مبرد را به آب جریان داده شده توسط نازل‌های موجود، منتقل می‌کند. این فرایند باعث تبخیر بخار و تحویل آن به حالت مایع می‌شود.

چیلر تراکمی هوا خنک

کندانسور هوا خنک، یک نوع کویل حرارتی است که طراحی به شکل فین و تیوپ یا میکروکانال دارد و جریان هوا از روی آن عبور کرده و گرمای بخار مبرد را انتقال می‌دهد.

انواع چیلر تراکمی

مزایای چیلر تراکمی

قیمت چیلرهای تراکمی معمولاً کمتر از قیمت چیلرهای جذبی با ظرفیت مشابه است. قیمت چیلرهای جذبی غیر مستقیم حدود ۱.۵ برابر بیشتر از چیلرهای تراکمی مشابه و قیمت چیلرهای جذبی شعله مستقیم حدود دو برابر قیمت چیلرهای تراکمی هستند.

به دلیل افزایش حرارت انتقالی در کندانسور چیلرهای جذبی نسبت به چیلرهای تراکمی، نیاز به دبی آب خنک‌کن بیشتر، برج خنک‌کن و پمپ‌های بزرگتر است. این موضوع منجر به پرتاب آب بیشتر در برج خنک‌کن چیلرهای جذبی و نیاز به مصرف آب تغذیه بیشتر می‌شود.

در صورت نیاز به دستگاه رزرو یا ظرفیت رزرو، هزینه بسیار بالایی پیش می‌آید. عدم وجود دستگاه رزرو باعث افزایش ریسک توقف دستگاه می‌شود. سیستم چند کمپرسوری و دو سیکل تبرید جداگانه، ضریب اطمینان را افزایش می‌دهد و حتی در صورت توقف یک سیکل، سایر سیکل‌ها به کار خود ادامه می‌دهند.

هزینه راه‌اندازی و بهره‌برداری چیلرهای تراکمی کمتر از چیلرهای جذبی با ظرفیت مشابه است. تعداد کمتر تجهیزات و فرآیندهای ساده‌تر نیز هزینه‌های بهره‌برداری و راه‌اندازی چیلرهای تراکمی را کاهش می‌دهد.

در کارخانه شرکت سازنده، چیلرهای تراکمی را شارژ، پلمپ و گارانتی می‌کنند. اما چیلرهای جذبی باید در محل نصب شارژ شوند.

سخن پایانی

چیلرها یا سردکن‌ها، وسایلی هستند که در سیستم‌های تهویه مطبوع برای از مبرد گرفتن حرارت به کار می‌روند. این حرارت به دو روش استفاده می‌شود؛ اولا، به محیط خارج از سیستم منتقل شده و تخلیه می‌شود، ثانياً برای گرم کردن فضای دیگر یا استفاده در فرآیندهای دیگر مورد استفاده قرار می‌گیرد.
